高溫橢圓齒輪流量計概述
橢圓齒輪流量計是用來測量液體流量的精密儀表。系直讀累積式儀表，是計量流經管道內液體流量總和的容積式流量計。橢圓齒輪流量計可選用機械顯示表頭和電子顯示表頭兩種計數機構，顯示表頭具有顯示累積流量、瞬時流量及回零功能，可實現現場顯示和遠傳控制。對于不同的測量介質(酸、堿、有機液、油品、食品等），流量計可以選用不同的材料（鑄鋼、不銹鋼和316）制造，適用于化工、石油、醫藥、電力、冶金和食品等工業部門的流量計量工作。帶發訊功能的流量計能與本公司的XY-908系列流量積算儀等儀表配套，便于集中檢測，輸出標準信號，作自動控制和數據處理等用，并可直接與計算機聯網。

高溫橢圓齒輪流量計的特點
流量測量與流體的流動狀態無關，這是因?yàn)槭且揽勘粶y(cè)介質的壓頭推動橢圓齒輪旋轉而進行計量的。粘度愈大的介質，從齒輪和計量空間隙中泄漏出去的泄漏量愈小，因此核測介質的粘皮愈大，泄漏誤差愈小，對測量愈有利。不銹鋼橢圓齒輪流量計計量精度高，適用于高粘度介質流量的測量，但不適用于含有固體顆粒的流體(固體顆粒會將齒輪卡死，以致無法測量流量)。如果被測液體介質中夾雜有氣體時，也會引起測量誤差。
1、口徑從10~150mm；
2、外殼材質有多種供選擇：鋁、不銹鋼及中高壓不銹鋼、PPS、青銅等；
3、軸承材質有多種供選擇：陶瓷、青銅、哈氏合金、碳化物、PPS、不銹鋼等；
4、軸的材質：316不銹鋼；
5、O形環的材質有VITON、氟橡膠、不銹鋼、特氟隆供選擇；
6、量程比10：1,*大可達50：1；
7、精度為±1%和±0.5%兩種，重復性±0.03%；
8、安裝時直管段要求：5D＋3D，需加裝過濾器；
9、粘度*高可達1,000 000CP；
10、壓力等級*高可達551bar；
11、耐溫等級*高可達-10~60℃；
12、流量或瞬時流量：它特別適合于重油、聚乙烯醇、樹脂等粘度較高介質的流量測量。

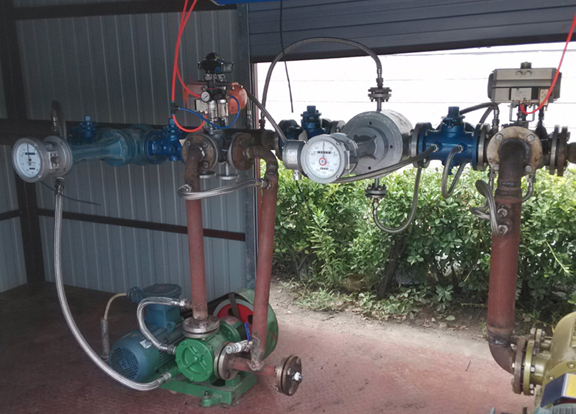

高溫橢圓齒輪流量計典型應用
橢圓齒輪流量計主要用于測量高粘度的介質，產品廣泛應用于石油、石化、天然氣、化工、造紙等行業，用于測量小管徑的微小流量計量。

高溫橢圓齒輪流量計工作原理

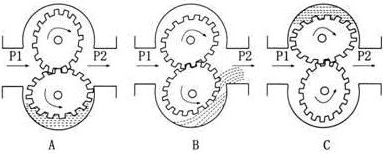

高溫不銹鋼橢圓齒輪流量計的測量部分主要由兩個相互嚙合的橢圓齒輪及其外殼(計量室)所構成，橢圓齒輪在被測介質的壓差△p=pl-p2的作用下，產生作用力矩使其轉動。在所示位置時，由于P1>P2，在P1和P2的作用下所產生的合力矩使輪1產生順時針?lè)较蜣D(zhuǎn)動，把輪1和殼體間的半月形容積內的介質排至出口，并帶動輪2作逆時針?lè)较蜣D(zhuǎn)動，這時1為主動輪，2為從動輪，在 (b)上所示為中間位置，1和2均為主動輪；而在上所示位置，P1和P2作用在1輪上的合力矩為零，作用在2輪上的合力矩使2輪作逆時針?lè)较蜣D(zhuǎn)動，并把已吸入半月形容積內的介質排至出口，這時2為主動輪，1為從動輪，與 (a)上所示情況剛好相反．如此往復循環，輪1和輪2互相交替地由一個帶動另一個轉動，將被測介質以半月形容積為單位一次一次地由進口排至出口．顯然，圖上、(b)、(c)所示，僅僅表示橢圓齒輪轉動了1/4周的情況，而其所排出的被測介質為一個半月形容積．所以，橢圓齒輪每轉一周所排比的被測介質量為半月形容積的4倍，則通過橢圓齒輪流星計的體積流量Q為：
Q=4nu0
式中：
n--橢圓齒輪的旋轉頻率(轉/秒)；
u0--半月形部分的容積(貝。)．

這樣，在橢圓齒輪流量計的半月形容積u0一定的條件下，只要測出橢圓齒輪的旋轉速度n，便可知道被測介質的流量。
橢圓齒輪流量計流量信號(即橢圓齒輪的旋轉速度n)的顯示，有就地顯示和遠傳顯示兩種。
就地顯示將齒輪的轉動通過一系列的減速及調整轉速比機構之后，直接與儀表面板上的指示針相連，并經過機械式計數器進行總量的顯示。
遠傳顯示主要是通過減速后的齒輪帶動永久磁鐵旋轉，使得彈簧繼電器的觸點以與永久磁鐵相同的旋轉頻率同步地閉合或斷開，從而發出一個個電脈沖遠傳給另一顯示儀表

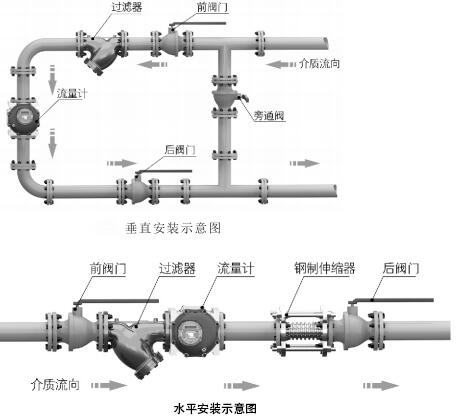

高溫橢圓齒輪流量計安裝與使用注意
橢圓齒輪流量計在安裝前應清潔管道．若液體內含有固體顆粒，則必須在管道上游加裝過濾器；若含氣體應安裝排氣裝置。橢圓齒輪流量計對前后直管段沒有一定的要求。它可以水平或垂直安裝。安裝時，應使流量計的橢圓齒輪轉動軸與地面平行。按照要求正確安裝后的橢圓齒輪流量計，使用時即可保證足夠的精度，通常累計值的精度可達0.5級，是一種較為準確的流量計量?jī)x表。但是，如果使用時被測介質的流量過小，儀表的泄漏誤差的影響就會突出，不能再保證足夠的測量精度。因此，不同型號規格的橢圓齒輪流量計對*小使用流量有一允許值，只有當實際被測流量大于該下限流量允許值時，測量精度才能得到保證。其次，使用要注意被測介質的溫度不能過高，否則不僅會增加測量誤差，而且有使齒輪發生卡死的可能。為此，橢圓齒輪流量計在儀表所規定的使用溫度范圍內使用。長期使用后的橢圓齒輪流量計，其內部的齒輪會被腐蝕和磨損，從而影響測量精度。因此，要經常注意觀察，并定期拆下進行檢查，若條件允許*好定期進行標定。

高溫橢圓齒輪流量計流量計型譜
