氣體超聲波流量計安裝要求
1 氣體超聲波流量計安裝環境
1.1一般情況下，氣體超聲波流量計安裝的環境溫度應在-20 ℃~55℃的范圍內，當安裝環境溫度超出上述范圍時，應對流量計采取隔熱、防凍措施，對于暴露在野外的流量計還應該采取遮雨、防曬措施。

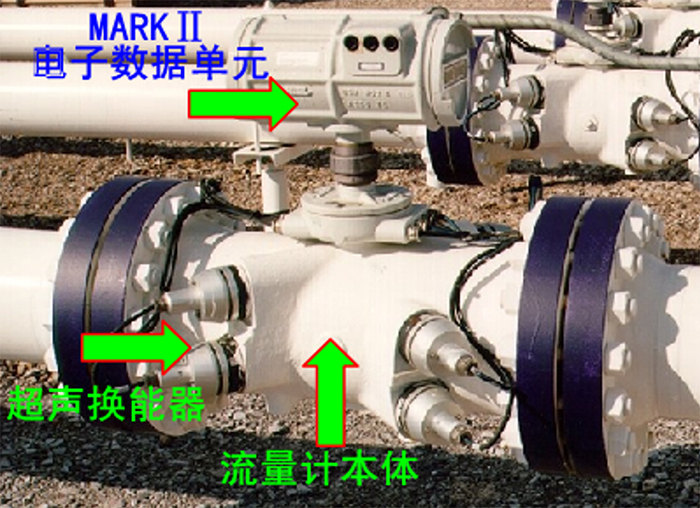

1.2流量計的安裝應盡量避開有強烈機械振動影響的位置，特別是要避開可能引起流量計信號處理單元、超聲換能器、流量測量管等部件發生共振的環境。
1.3 流量計及流量計的相關導線安裝時應盡量避開可能存在強烈電磁或電子干擾的環境，否則就要對流量計進行必要的保護。流量計信號電纜應避免與電源電纜平行敷設，同時要使用屏蔽信號電纜。
1.4 流量計安裝時應盡量避免接近噪聲源，在安裝時應采取必要的措施消除環境聲學噪聲的干擾。
2 氣體超聲波流量計的安裝
2.1流量計應水平安裝。其他安裝方式應由流量計生產廠家指定，當采用其他安裝方式時，應將流量計安裝在管道上升段內，以保證流體充滿管道。安裝時要保證流體流動方向與流量計標志的流體正方向一致，流量計安裝應符合GB 3836.1的相關要求。
2.2安裝中應保證流量計測量管軸線與管道軸線方向一致，流量計測量管軸線與水平線的夾角不超過3°。
2.3 流量計與管道連接的部分應沒有滲漏，連接處的密封墊不能突出到管道內。
3 管道通用要求
3.1對于具備雙向計量能力，并且準備應用于這種場合的流量計，流量計安裝位置兩側的管道都應視為流量計上游管道，達到流量計上游管道的要求。
3.2在流量計上、下游直管段范圍內，管道內壁應清潔，無明顯凹痕、銹蝕、結垢和起皮現象。該直管段除取壓孔、溫度計插孔外應無其他障礙及連接支管，應符合GB 50235的相關要求。
3.3 流量計測量管、連接法蘭及上、下游直管段應具有相同的內徑，流量計與其試驗管段的連接部位應沒有泄露;連接處應平滑，不得有影響流體狀態的臺階或凸起。測量管內徑與流量計上、下游直管段內徑的偏差應小于1%。
4 流動調整器
4.1―安裝管道無法滿足直管段要求或流量計上游安裝有T形彎頭、閥門或泵等對流體狀態有較大影響的擾流件時，可以在流量計上游安裝流動調整器。流量計上、下游直管段長度和流動調整器的安裝應符合流量計制造廠的要求。檢定時應與流量計配套使用。
5 多聲道流量計的直管段要求
5.1不安裝流動調整器的情況下，多聲道超聲流量計上游直管段長度至少為流量計內徑的10倍，下游直管段長度至少為流量計內徑的5倍;或根據流量計生產廠家的要求選擇合適的上、下游直管段，直管段焊接應符合GB50236的相關要求。
6 施工安全管理措施
6.1施工前準備
6.1.1施工人員進行安全教育，接受站場的安全培訓并合格，對施工人員進行詳細的安全及技術交底。
6.1.2準備好施工所需的防護用具、材料、機具等，并按規定擺放到位，特別是勞動保護的器具完整齊全有效。臨時電源、電纜、開關處于安全的狀態。并做好防靜電安全措施。
6.1.3 消防措施到位，便攜式滅火器(8 kg)現場不少于6個，滅火毯3張。
6.2現場安全措施
6.2.1安全標識醒目，標志*齊全到位。4.6.2.2 消防滅火器材擺放到規定的位置。
6.2.3 作業的條件已得到管理單位確認，并有主管單位的安全監護人在現場。
6.2.4應辦理施工作業證。
6.2.5施工作業的勞動組織，施工人員、監護人員到位。
6.2.6施工過程監控到位，通信暢通，交通準備可靠。
6.2.7施工區與生產區設置警戒隔離帶。
6.2.8作業現場安全用電，有專人負責施工現場專用電源的裝拆，使用中的檢查監控，確保用電安全，防止因電源線路、接頭引發任何事故。負責各種電氣設備開關操作和安全監控。
6.2.9全體隊員應服從領導小組的安排，遵守現場管理指揮，應按照施工操作規程進行作業，按質按量完成工作任務。
