壓力變送器按芯體可分為擴散硅壓力變送器、陶瓷壓力變送器、電容式壓力變送器和單晶硅壓力變送器。那大家知道平時測壓力用到*多的壓力變送器是什么類型的嗎？



那就是擴散硅壓力變送器。擴散硅壓力變送器廣泛應用于石油、化工、鋼鐵、電力、輕工、環保等工業領域，實現對各種流體壓力的表壓、負壓或絕壓測量和控制，并且能夠適用于各種惡劣危險環境及有腐蝕性介質。那么擴散硅壓力變送器是怎樣誕生的呢？



擴散硅壓力變送器的誕生

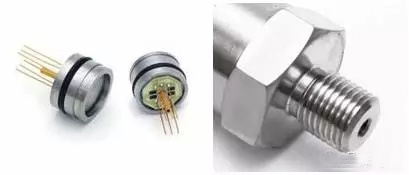

20世紀90年代中期，美國Nova公司應用硅品石和硅品片益合兩項**科技生產了新型擴散硅壓力傳感器并開發出具有精度高、重復性小、抗腐蝕的擴散硅壓力變送器過程壓力通過隔離膜片、密封硅油傳輸?shù)綌U(kuò)散硅膜片上，同時參考端的壓力（大氣壓）作用于膜片的另一端。這樣膜片兩邊的壓差產生一個壓力場，使膜片的一部分壓縮。另一部分拉伸，在壓縮區和拉伸區分別有兩個應變電阻片，以感受壓力引起的阻值的變化，從而將壓力信號轉換為電信號。



擴散硅壓力變送器選型

好了，言歸正傳！小編**就要給大家介紹下擴散硅壓力變送器的選型。選型小編歸納了一下，有八大參數。



01、被測介質

被測介質的物理化學性質和狀態，如強酸、強堿、粘稠、易凝固結晶和氣化等工況。

一般擴散硅壓力變送器氣壓、油壓、液壓均可以測量，但是因?yàn)閿U(kuò)散硅芯體是316l的芯體，對于可以腐蝕不銹鋼的氣體、粘稠的介質及容易結晶的介質是不能測量的。因?yàn)檎吵砑敖Y(jié)晶的物質容易堵住引壓孔，導致芯體不能接觸到介質。

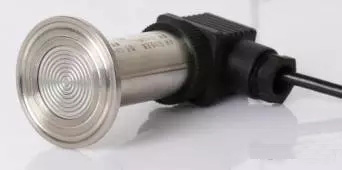

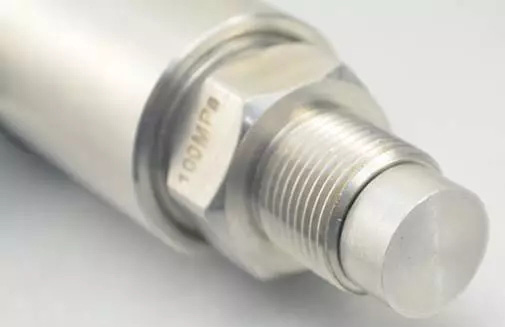

結晶和粘稠的介質需要用平膜壓力變送器進行測量，常規的壓力變送器因?yàn)橛幸龎嚎?，容易被堵住，所以需要用平膜壓力變送器。平膜壓力變送器可以保證介質直接接觸到膜片。平膜壓力變送器一般用在食品、醫藥行業（安裝方式一般是卡箍安裝，壓力不要超過4MPa，不然卡箍安裝不住）



ps：不要用手劃傷膜片哦，膜片很容易損壞！



泥漿及瀝青這些就需要無腔平膜壓力變送器（壓力需要大于2MPa才可以測量）



02、壓力量程

擴散硅壓力變送器的量程一般是-0.1MPa—60MPa，根據現實壓力進行選擇，一般比現場*大壓力再大一些就行了。但是壓力其實有很多單位，比如：有客戶問，16公斤壓力是多少？



不要緊張！請記住小編的小公式,就能應對不同的壓力單位：



1MPa=10bar=1000KPa=145psi=760mmHg=100米水柱。



所以當聽到16公斤壓力、10米高的水柱的時候不要慌張，請記住小編的公式。



請注意：客戶報出壓力量程的時候是表壓和絕壓。表壓是以標準大氣壓為零點，絕壓是以真空為零點。那么問題來了，在高原上要是選擇壓力變送器該注意什么？大氣壓零點可是不一樣的呢。大量程可以忽略不計（1.6MPa以上）。



答案就是：請選擇工藝是表壓的壓力變送器（有導管，將零點和大氣導通）防止零點造成的誤差。常規工藝是密封表壓——封存一個標準大氣壓進去作為零點，所以選擇時要注意，測10MPa以上的壓力就不用了，那么小的氣壓不足以影響精度。



03、溫度

擴散硅壓力芯體的耐溫是-20-80℃，所以要測的介質溫度不能過高。如果需要測80℃以上甚至是300℃左右的介質，需要怎么辦呢？

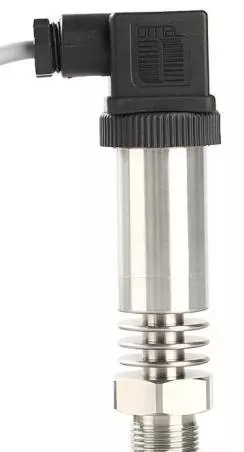

1、選擇加散熱片，把溫度給降下來

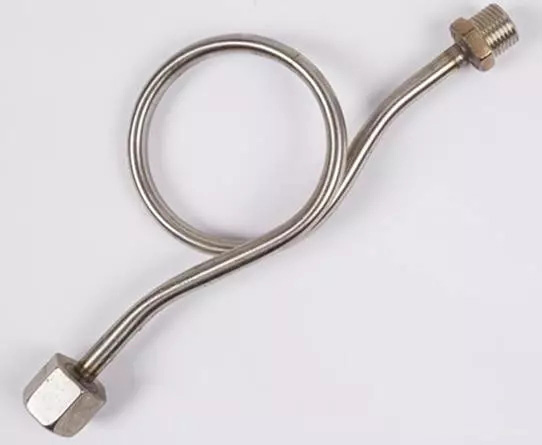

2、選擇引壓管，同樣能達到介質降溫的效果



04、供電

傳感器供電一般是DC24V，現在市面上一般會是寬量程。*低供電一般是5V，再小就做不了。



05、輸出信號

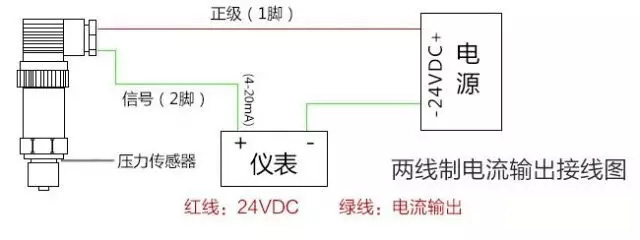

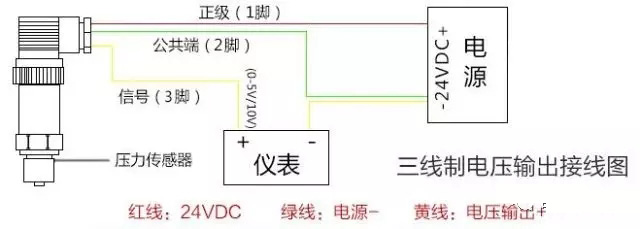

4-20mA兩線制電流信號    1-5V、0-5V、0-10V三線電壓信號  RS485信號



06、安裝螺紋規格

常用螺紋有M20*1.5 、G1/2、G1/4、M14*1.5



07、精度等級

常用精度等級有0.5% 、0.3% 。

千萬不要推薦0.1%精度的哦，擴散硅壓力變送器0.1%精度的不夠穩定，故要是需要高精度的可以推薦單晶硅的。

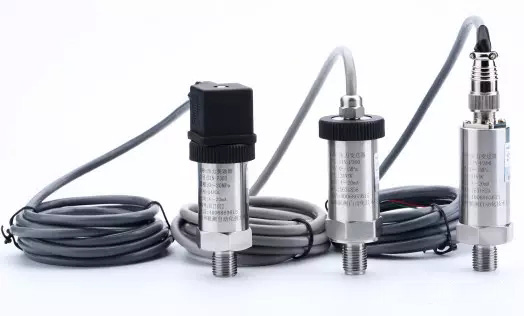

08、接線方式

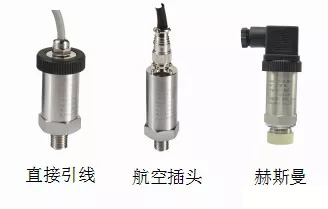

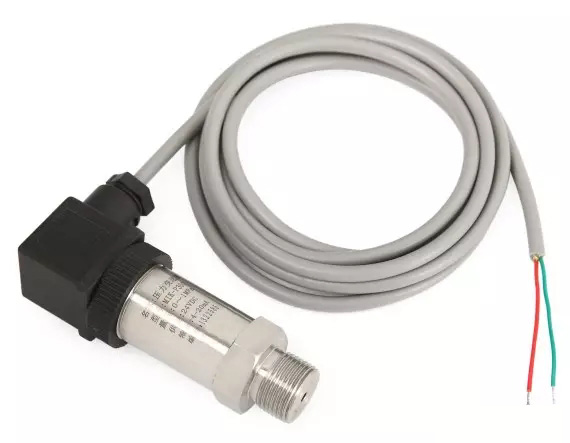

1>赫斯曼接頭

2>航空插頭

3>直接引線



三種接線方式都各有優缺點，要具體看現場選擇，一般是赫斯曼的用得*多。



赫斯曼接頭防護性較好；

航空插頭容易更換，接線方便；

直接引線尺寸小，方便安裝。

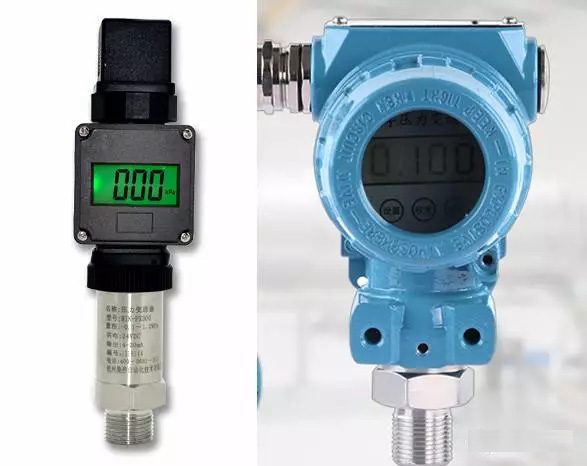

另外要是需要帶顯示的也是可以的。



Ps：請注意，帶顯示的只能做4-20Ma輸出

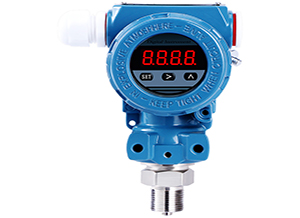

室外可選用2088殼體的擴散硅壓力變送器



另外不同情況也會進行不同的選型？還有幾個問題，看看哪位大神能回答出來:



1＞測氨氣需要什么特殊工藝處理嗎？



2＞測量易燃易爆的氣體需要將擴散硅的硅油換成什么？
