超聲波液位計產品概述
超聲波液位計是根據超聲波原理由微處理器控制的數字液位儀表。工作過程是由超聲波脈沖傳感器（換能器）發出，聲波經介質表面反射后被同一傳感器或超聲波接收器接收，通過壓電晶體或磁致伸縮器件轉換成電信號，并由聲波的發射和接收之間的時間來計算傳感器到被測介質表面的距離。 由于超聲波液位計采用非接觸的測量，被測介質幾乎不受限制，可廣泛用于各種液體和固體物料高度的測量。

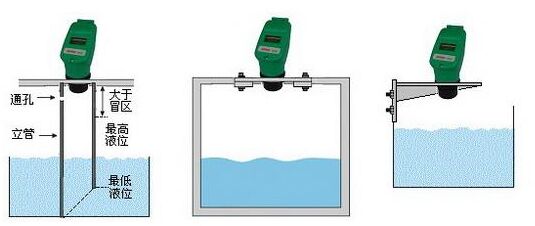

超聲波液位計工作原理
超聲波液位計工作原理是由超聲波換能器（探頭）發出高頻脈沖聲波遇到被測物位（物料）表面被反射折回反射回波被換能器接收轉換成電信號.聲波的傳播時間與聲波的發出到物體表面的距離成正比.聲波傳輸距離S與聲速C和聲傳輸時間T的關系可用公式表示：S=C×T/2.
探頭部分發射出超聲波，然后被液面反射，探頭部分再接收，探頭到液（物）面的距離和超聲波經過的時間成比例：
hb = CT2 即，距離 [m] = 時間×聲速/2 [m]，聲速的溫度補償公式：
環境聲速= 331.5 + 0.6×溫度


超聲波液位計基本參數與功能
1、測量原理：超聲波測距技術，回波時間行程原理
2、量程范圍：0-2、3、4、6 、8 、12 、15、20 、25 、30、40 米
3、盲     區：0.25-1.0 米（量程越大盲區越大）
4、測量精度：實際量程的 0.2%（空氣中）
5、顯示分辨率：1mm
6、顯示形式：LCD 或LED
7、電流輸出：4~20mA
8、輸出負載：0~500 Ω
9、輸出分辨率：實際量程的 0.03%
10、失效保護：電流輸出 22mA
11、繼電器輸出：上下限報警控制
12、繼電器模式：常開或常閉
13、繼電器數量：2 個（分體可選多個繼電器）
14、繼電器規格：5A / 250VAC  、5A / 30VDC
15、溫度范圍：-45ºC~95ºC
16、溫度補償：智能測溫自動補償
17、壓力范圍：±0.2MP
18、輸入電源：AC220V  、DC24V（訂貨可選）
19、電源功耗：*大 80mAV
20、聲波束角：3º~8º （3db）
21、檢測周期：1 秒
22、外殼材料：ABS 工程塑料、PVC 、或鋁殼
23、傳感器材料：PVC/PPR/ 四氟（可選）
24、保護等級：IP67
25、安裝方式：法蘭、螺紋或支架

超聲波液位計選型
選型選得是否恰到好處，對后續使用效果起到關鍵作用，在這里我們只是提供一般選型原則，僅供參考。
1、當使用環境不錯并且系統只需要采集有關數據，選用本變送器就可以了，當您還有其他要求時，比如：需要繼電器開關輸出來控制其他電器機構，這時*好選擇分體機。
2、當環境潮濕、不通風、灰塵多等環境比較惡劣，建議采用分體近傳型，近傳換能器密封好，具有一定防爆性能，能夠抵御惡劣環境，其**缺點是傳輸距離小點(極限連接線長度約30m)。

超聲波液位計不可應用范圍
由于以下介質的揮發氣體或灰塵的吸聲能力特強，所以一般情況下不可以應用。比如：發煙硫酸、硝酸、儲存罐中的水泥粉、石灰粉、液體表面有大量的泡沫存在等，其次：到達換能器的溫度60℃以上或儲存罐壓力≥0.4Mpa時不可以應用（如果應用在帶溫帶壓的儲存罐，訂貨時必須說明)。
總結：超聲波對安裝環境的要求比較高，我們在這里再次反復強調， 無論安裝環境多復雜，在確定安裝位置前，您*好先找到能夠準確地測量空氣距離L的場合，L準確，H液位自然就準確了， 即我們牢牢抓住L(空氣距離)這個檢測工具， 您就會得心應手的應用超聲波液位計了。

雷達液位計概述
雷達液位計采用微波脈沖的測量方法，并可在工業頻率波段范圍內正常，波束能量低，可安裝于各種金屬、非金屬容器或管道內，對液體、漿料及顆粒料的物位進行非接觸式連續測量。適用于粉塵、溫度、壓力變化大，有惰性氣體及蒸汽存在的場合。高頻微波脈沖通過天線系統發射并接收，雷達波以光速運行，運行時間可以通過電子部件被轉換成物位信號。一種特殊的時間延伸方法可以確保極短時間內穩定和精確的測量。即使工況比較復雜的情況下，存在虛假回波，用*新的微處理技術和調試軟件也可以準確的識別出物位的回波。

雷達液位計產品特點
雷達液位計是采用微波技術來檢測料位的高科技產品，該料位儀利用微波具有穿透性好，對惡劣環境及被測物料適應性強等特點，采用**上先進的大規模集成電路，利用雷達原理、數字信號處理技術和快速傅里葉變換(FFT)技術。采用連續式乍動測量，能測量液體、固體(塊狀、粉狀)料位，具有測距遠(35米)、精度高等特點。

雷達液位計廣泛應用
雷達液位計具有低維護，高性能、高精度、高可靠性，使用壽命長等優點。在與電容，重錘等接觸式儀表相比較，具有無可比擬的優越性。微波信號的傳輸不受大氣的影響，所以它可以滿足工藝過程中揮發性氣體、高溫、高壓、蒸汽、真空及高粉塵等惡劣環境的要求。該物位計適用于高溫(350℃)、高壓、真空、蒸汽、高粉塵及揮發性氣體等惡劣環境。可對不同料位進行連續測量。該儀器主要技術指標達到或優于國內外同類產品,且安裝調試簡便，可以單臺使用，也可組網使用，可廣泛應用于冶金、建材、能源、石化、水利、糧食等行業。

雷達液位計安裝位置
雷達液位計盡量遠離出料口和進料口。對金屬罐和塑料罐，在整個量程范圍內不碰壁。如果是金屬罐，物位儀表不要安裝在罐的中央。 建議安裝在料倉直徑的1/4處。 雷達物位計纜式探頭或桿式探頭離罐壁*小距離不小于30厘米。探頭底部距罐底大約30mm。 探頭距罐內障礙物*小距離不小于200mm。 如果容器底部是錐型的，傳感器可以安裝罐頂中央，這樣可以一直測量到罐底。

雷達液位計主要技術參數
1、工作頻率: 6.8GHz
2、測量范圍: 纜式:0-35m桿式、同軸式:0-6m
3、重復性: ±3mm
4、分辨率: 1mm
5、采樣: 回波采樣54次/s
6、響應速度: >0.2S(根據具體使用情況而定)
7、精度: <0.1%
8、輸出電流信號:4-20mA
9、通訊接口: HART通訊協議
10、過程連接: G1-1/2，G3/4法蘭:DN50，DN80，DN100，DN150
11、過程壓力: -1～60bar
12、電源: 24VDC(±10%)紋波電壓:1Vpp
13、耗電量: max22.5mA
14、環境條件: 溫度:-40℃～+250℃
15、外殼防護等級:IP68
16、防爆等級:EXiaIICT6
17、兩線制接線:儀表供電和信號輸出共用一根兩芯電纜
18、電纜入口:M20×1.5(電纜直徑5～9mm)

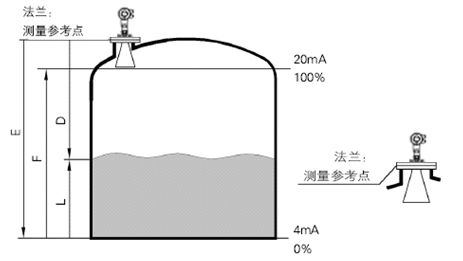

雷達液位計工作原理
雷達液位計是將發射能量很低的極短的微波脈沖通過天線系統發射并接收。雷達波以光速運行。運行時間可以通過電子部件被轉換成物位信號。一種特殊的時間延伸方法可以確保極短時間內穩定和精確的測量。智能雷達液位計即使在工況比較復雜，存在虛假回波的情況下，其用*新的微處理技術和調試軟件也可以準確的分析出物位的回波。
輸入 天線接收反射的微波脈沖并將其傳輸給電子線路，微處理器對此信號進行處理，識別出微脈沖在物料表面所產生的回波。正確的回波信號識別由智能軟件完成，精度可達到毫米級。距離物料表面的距離D與脈沖的時間行程T成正比：
D=C×T/2
其中C為光速
因空罐的距離E已知，則物位L為：
L=E-D
輸出 通過輸入空罐高度E（=零點），滿罐高度F（=滿量程）及一些應用參數來設定，應用參數將自動使儀表適應測量環境。對應于4－20mA輸出。


雷達液位計應用介質
雷達液位計適用于對液體、漿料及顆粒料的物位進行非接觸式連續測量，適用于溫度、壓力變化大；有惰性氣體及揮發存在的場合。
采用微波脈沖的測量方法，并可在工業頻率波段范圍內正常工作。波束能量較低，可安裝于各種金屬、 非金屬容器或管道內，對人體及環境均無傷害。
